在使用電子稱重設備的時候，都是通過稱重顯示器來進行控制的，大家需要按照說明書來操作。下面PHISHINE菲軒就給大家介紹什么是稱重顯示控制器，稱重顯示控制器結構原理是怎樣的？

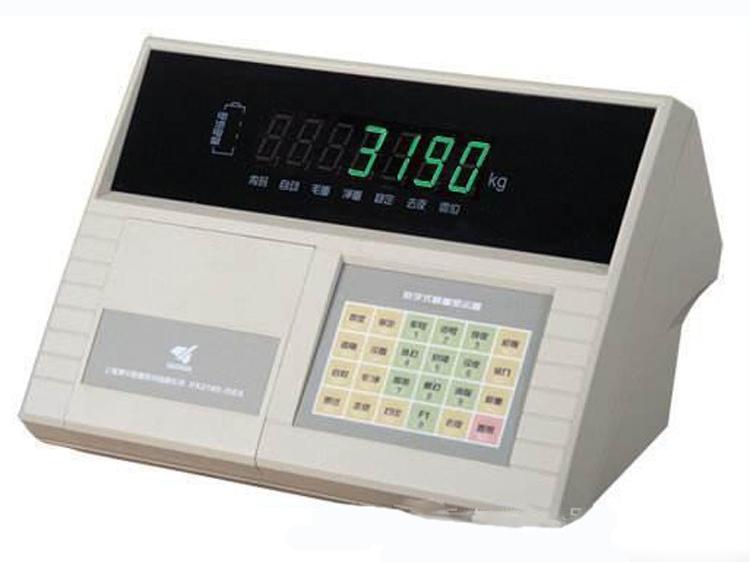

　　稱重顯示控制器

　　什么是稱重顯示控制器

　　稱重顯示控制器集成了稱重和控制功能為一體的裝置，同時兼容工業現場總線，例如和Modbus，可以和工業現場常用的控制器PLC，DCS等結合使用，方便工業領域的工程師解決工業稱重的問題。能接受稱重傳感器輸出的模擬信號，經內部采集處理后，計算并顯示出秤體上物料的重量值。對秤體上物料的重量值與設定值的進行比較，如果重量值達到了設定值，控制器就輸出控制信號給執行設備。

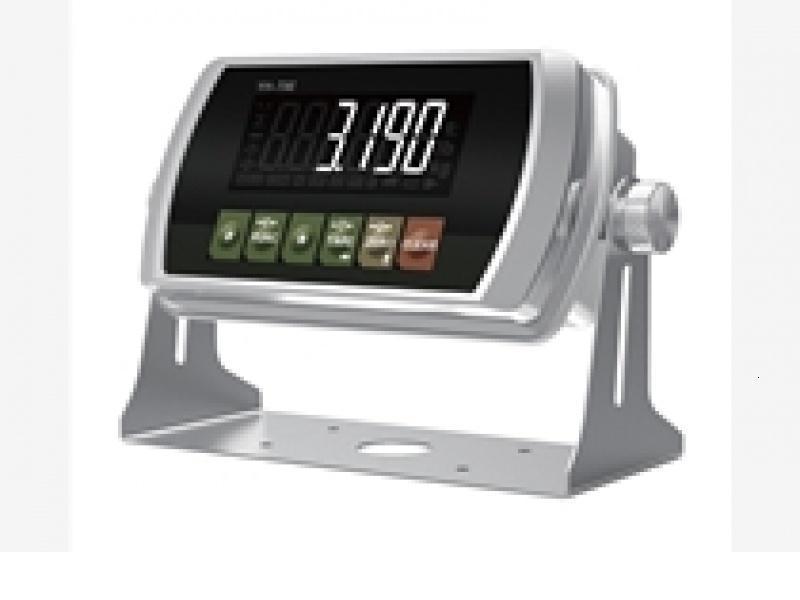

　　稱重顯示控制器

　　稱重顯示控制器的結構原理是怎樣的

　　稱重顯示控制器可以接受處理的是稱重傳感器輸出的電信號。電信號有模擬量也有數字量，最常見的是幾至幾十毫伏的模擬電壓。激勵電源供給稱重傳感器工作電源，同時供給A/D（模/數）轉換單元基準電壓，其穩定度一般在 0.1%以上。放大單元通常采用測量放大器結構，接受、放大稱重傳感器的信號。放大倍數一般為數百倍。濾波單元濾掉從機外混入的和放大器自身產生的電噪聲。A/D轉換單元把模擬量轉換成數字量，轉換位數通常取二進制數14位以上。數據處理單元是以微處理器為核心，使用外圍支持芯片組成的，它在程序的控制下完成采集數據、運算、存貯等一系列操作，處理結果送到相應接口上。

　　稱重顯示控制器是一種結合了稱重以及控制功能的裝置，通過PHISHINE菲軒的介紹，想必大家已經知道了稱重顯示控制器結構原理是怎樣的。
